Painealue ja turvallisuuskokoonpano: Kenttäinsinöörin tarkistuslista kompressorin valinnassa

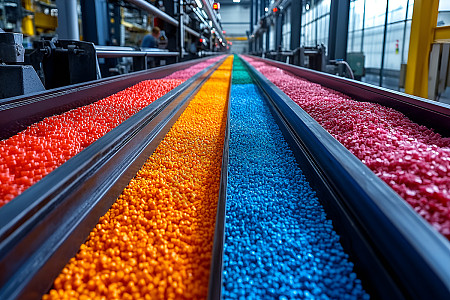

Viimeisellä neljänneksellä minut kutsuttiin muovitehtaalle Thaimaahan. Heidän tuotantolinjansa oli ollut poissa käytöstä 18 tuntia. Perimmäinen syy? Kolme vuotta moitteettomasti toiminut ruuvikompressori takertui yhtäkkiä yössä.

Kun vedin tukit, korkean lämpötilan hälytys oli lauennut – mutta lämpöanturia ei koskaan kytketty hätäpysäytyspiiriin. Kompressori jatkoi käyntiä, kunnes roottori hitsautui koteloon.

Tapaus ei ollut konevika. Se oli kokoonpanovirhe.

Vuosien varrella olen nähnyt samanlaisia ​​tarinoita ympäri maailmaa – Lähi-idän petrokemian laitoksista Euroopan elintarviketehtaisiin. Yhteinen lanka on harvoin kompressorityyppi. Se on melkein aina turvallisuuskonfiguraation laiminlyönti suhteessa todelliseen käyttöpaineeseen.

Tämä opas ei ole teoreettinen paperi. Se on käytännöllinen tarkistuslista, joka on vedetty todellisista erittelyistä, kattavistaruuvi-ilmakompressori, korkeapainemäntä- ja keskipakoyksiköt, jotta voit sovittaa oikeat suojakerrokset omalle painealueellesi.

Matalapainealue (jopa 15 bar / 220 psi) – "yksinkertaisten" järjestelmien piilotetut riskit

Tämä on yleisin painealue, jaruuvi-ilmakompressorihallitsee tätä tilaa. Koska näitä järjestelmiä pidetään "standardeina", monet käyttäjät olettavat, että perussuojaus on riittävä. Käytännössä näen kolme toistuvaa aukkoa:

1. Lämpötilalogiikka, ei vain lämpötilakytkimet

Monet perusmallin ruuvikompressorit käyttävät yksinkertaista bimetallilämpötilakytkintä. Se laukeaa 120°C:ssa, mutta siihen mennessä öljy on jo koksannut. Oikein konfiguroidussa ruuvi-ilmakompressorissa tulee sisältää PT100 RTD-anturi, jossa on kiinteä looginen lukitus – ei vain pehmeä hälytys PLC:ssä. Säätimen on katkaistava fyysisesti virta 110 °C:ssa ja vaadittava manuaalinen nollaus. Tämä yksittäinen ominaisuus estää 70 % ennenaikaisista roottorivioista, joita kohtaan maailmanlaajuisesti.

2. Paine-eron valvonta öljynsuodattimen yli

Tukkeutunut öljynsuodatin tuhoaa laakerit. Useimmat kompressoripaketit valvovat vain loppupurkauspainetta. Mutta hyvin määriteltyruuvi-ilmakompressoriöljynsuodattimen päällä pitäisi olla delta-P-kytkin. Kun paine-ero ylittää 2,5 baaria, ohjaimen tulee ilmoittaa huoltovaroituksesta ennen kuin ohitusventtiili avautuu ja suodattamaton öljy kiertää. Tämä on edullinen lisäosa, joka maksaa itsensä takaisin yhdellä vältyllä remontilla.

3. Vaiheen suojaus ja pyörimisvahvistus

Olen nähnyt käänteisen pyörimisen vaurioita Indonesiassa, Nigeriassa ja Brasiliassa – aina sen jälkeen, kun paikan päällä on kytketty virta uudelleen. Oikein konfiguroidussa ruuvikompressorissa on oltava vaihejärjestysrele, joka estää fyysisesti käynnistyksen, jos pyörimissuunta on väärä. Tämä ei ole valinnaista; se on peruskerros, joka tulisi määrittää jokaisessa ostotilauksessa.

Matalapainekäyttöä varten kaksilohkoinen ruuviilmakompressori näillä kolmella suojalla tarjoaa parhaan tasapainon luotettavuuden ja turvallisuuden välillä. Älä hyväksy pakettia, josta puuttuu kiinteä lämpö- ja vaihesuojaus hintaedusta huolimatta.

Keskipainealue (15–40 bar / 220–580 psi) – Mäntäkompressoreiden lämpökaskadien hallinta

Heti kun ylität 15 baarin, markkinat siirtyvät kohti monivaiheisia mäntäkompressoreita. Turvallisuushaaste ei ole pelkkä paineen rajoittaminen, vaan lämpögradientin hallinta.

Muutama vuosi sitten tutkin tulipaloa PET-aihioiden tehtaassa Intiassa. Kaksivaiheisessa mäntäkompressorissa välijäähdytin tukkeutui. Toisen vaiheen poistolämpötila nousi 230°C:een, mikä sytytti hiilikerrostumia poistoventtiilissä. Liekki leimahti takaisin kampikammioon.

Tutkimus paljasti, että kompressori valvoi vain loppupurkauslämpötilaa. Välivaiheessa ei ollut itsenäistä suojaa.

Keskipaineisille mäntäyksiköille suosittelen kolmea turvakerrosta, joista ei voi neuvotella:

•  Riippumaton lämpötilan valvonta jokaisessa puristusvaiheessa.Jokaisella sylinterin tyhjennyksellä on oltava oma termopari, ja PLC:n on laukaistava sammutus, jos jokin vaihe ylittää suunnittelurajan – ei vain lopullinen ulostulo.
• Mekaaniset varoventtiilit merkkivaloilla.Korkeapainepalveluissa varoventtiilit voivat nousta ja asettua uudelleen, mutta eivät sulkeudu kokonaan, mikä aiheuttaa mikrovuotoja. Määritä venttiilit, joissa on nostovipu ja visuaalinen ilmaisin, jotta käyttäjät voivat varmistaa, onko venttiili vapautunut. Tämä on erityisen tärkeää etäisillä tai valvomattomilla sivustoilla.
• Automaattinen kondenssiveden poisto manuaalisella varmuuskopioinnilla.Kosteus on väistämätön keskipaineisessa puristuksessa. Automaattiset tyhjennykset epäonnistuvat – olen nähnyt solenoidikäämit palavan kosteissa ympäristöissä. Jokainen automaattinen tyhjennys on tuettava manuaalisella eristys- ja tyhjennysventtiilillä sekä kirjallinen menettely viikoittaista manuaalista tarkistusta varten.

Korkean paineen alue (yli 40 bar / 580 psi) – API-standardi perusviivasi

Yli 40 baarin sovelluksissa – kaasun täyttöasemissa, putkistojen testauksessa tai korkeapaineisessa typen tehostuksessa – turvallisuuskonfiguraatio siirtyy parhaista käytännöistä suunnitteluohjeisiin. Tällä areenalla ruuvi-ilmakompressoria käytetään harvoin; mäntä- tai kalvoyksiköt ottavat haltuunsa. Turvallisuusperiaatteet ovat kuitenkin päällekkäisiä.

API 618 (mäntäkompressorit) ja ASME B31.3 putkistovaatimuksiin perustuen jokaisen korkeapainepakkauksen tulee sisältää seuraavat asiat:

1. Kaksinkertainen ylipainesuoja sarjassa.Yksittäinen varoventtiili ei riitä. Kokoonpanoon tulee kuulua ensisijainen varoventtiili, joka on asetettu 5 % käyttöpaineen yläpuolelle, ja toisioventtiili, joka on asetettu 8 %:iin, joka tyhjenee turvalliseen ilmanpoistoon. Tämä redundanssi on estänyt katastrofaaliset repeämät kahdessa tehtaassa, joiden kanssa olen työskennellyt Yhdysvalloissa.

2. Tärinän ja sauvan pudotuksen valvonta.Korkeapaineiset mäntäkompressorit kokevat huomattavan mekaanisen rasituksen. Suosittelen lämpimästi

•  Läheisyysanturit kussakin ristipääohjaimessa kuljettajan renkaan kulumisen havaitsemiseksi
•  Tärinämuuntimet jokaisessa sylinterinkannessa sammutuslogiikalla, jos nopeus ylittää 25 mm/s

3. Kampikammion öljynpaine matalalla sammutuksella.Korkeapainehuollossa öljynpaine ylläpitää laakereita ja käyttää myös kapasiteettia sääteleviä purkulaitteita. Matala öljynpainekytkin, joka sammuttaa kuljettajan välittömästi, on pakollinen - ei varoitusvalo, vaan fyysinen sammutusrele.

Keskipakokompressorit – ylijännitesuoja on henkilösuojaa

Keskipakokompressorit toimivat erittäin suurilla nopeuksilla, usein suurilla juoksupyörillä. Vaarallisin turvallisuustapahtuma ei ole ylipaine, vaan ylipaine.

Kun keskipakokompressori nousee, roottori voi siirtyä aksiaalisesti useita millimetrejä millisekunneissa. Tuloksena oleva tärinä voi rikkoa poistoputket. Olen nähnyt nousun eurooppalaisessa kemiantehtaassa, joka leikkaa 10 tuuman ruostumattomasta teräksestä valmistettua laippaa.

Keskipakoyksiköissä näistä turvaominaisuuksista ei voida neuvotella:

•  Ylijännitesuoja omistetuilla nopeasti toimivilla puhallusventtiileillä.Venttiilin vasteajan tulee olla alle 1 sekunti. Kun määrität, kysy toimittajalta venttiilin vaihe-vastetestiraportti. Jos he eivät voi tarjota sitä, pidä sitä punaisena lipuna.
•  Aksiaalisen asennon valvonta (painelaakerien kuluminen).Kaksi erillistä lähestymisanturia, jotka mittaavat akselin siirtymää, tulee asentaa. Jos aksiaalinen liike ylittää 0,3 mm (riippuen roottorin rakenteesta), järjestelmän on käynnistettävä valvottu sammutus ennen kuin painelaakerit rikkoutuvat.
• Kuivat kaasutiivisteet ilmavirtauksen valvonnalla.Vaarallisia kaasuja käytettäessä tandem-kuivakaasutiivisteet ovat vakiona. Mutta todellinen turvallisuus on vuotoilman virtausmittarissa. Tuuletusvirtauksen asteittainen lisääntyminen osoittaa tiivisteen heikkenemistä ja tarjoaa viikkojen varhaisvaroituksen – jos valvonta on asennettu ja trenditetty.

Kolme yleistä turvallisuussääntöä – riippumatta siitä, minkä kompressorityypin valitset

Kaikissa maailmanlaajuisesti vierailemissani paikoissa – olipa kyseessä sitten australialaisen kaivoksen ruuvikompressori, venäläisen kaasulaitoksen mäntäkompressori tai saksalaisen jalostamon keskipakoyksikkö – nämä kolme sääntöä pätevät:

1.  Manuaaliset eristysventtiilit kompressorin paineessa.Elektroniset sammutukset voivat epäonnistua. Fyysinen palloventtiili tai luistiventtiili poistolaipassa antaa käyttäjille mahdollisuuden eristää kompressori järjestelmästä hätätilanteissa, vaikka ohjausjärjestelmä ei reagoiisikaan.
2. Tarkastuslasi voideltuihin järjestelmiin.Öljyllä täytetyissä ruuvikompressoreissa öljyn paluulinjan tarkastuslasi on yksinkertainen, huomiotta jätetty turvalaite. Jos et näe öljyä virtaavan kuormitetun käytön aikana, öljynpoistoputki on tukossa. Ilman tätä visuaalista vahvistusta kompressori menettää vähitellen öljyä, mikä johtaa laakerien nälkään. Suosittelen, että jokaiseen öljytäytteiseen ruuvi-ilmakompressoriin määritetään tarkastuslasi vakioriviksi.
3.  Jokaisen paine- ja lämpötila-anturin kalibrointitiedot.En voi korostaa tätä tarpeeksi. Anturi, joka lukee 5 °C:n alhaista lämpötilaa, kumoaa koko turvakokoonpanosi. Varmista, että toimittajasi toimittaa tehdaskalibrointitodistukset, jotka ovat jäljitettävissä kansainvälisiin standardeihin (ISO 17025). Lisäksi ajoita vuosittainen uudelleenkalibrointi – tämä on kustannustehokkain yksittäinen turvallisuusinvestointi, jonka voit tehdä.

Lopullisen valinnan tekeminen – velvollisuuteesi perustuva päätösmatriisi

Jos olet uuden kompressoriaseman suunnitteluvaiheessa, tässä on yksinkertaistettu kehys, jonka jaan asiakkaille työpaikan arvioinnin aikana:

Miksi tällä on merkitystä – vaatimustenmukaisuuden lisäksi

Olen työskennellyt kompressorijärjestelmien parissa kuudella mantereella. Menestyneimmät operaattorit eivät pidä turvakonfiguraatiota kustannuslinjana. He pitävät sitä vakuutena, joka maksaa osinkoja käytettävyydessä, huollon ennustettavuudessa ja henkilöstön luottamuksessa.

Oikein konfiguroitu ruuvi-ilmakompressori, jossa on asianmukainen lämpö- ja suodatinsuojaus, kestää huonosti konfiguroidun yksikön 3–5 vuotta kauemmin, ja suunnittelemattomia pysäytyksiä on 40 % vähemmän. Hyvin instrumentoitu mäntäkompressori varoittaa viallisesta välijäähdyttimestä viikkoja ennen kuin siitä tulee palovaara. Ylijännitesuojattu keskipakoyksikkö pitää putkistosi ehjinä koko 20 vuoden suunnittelun ajan

Autamme sinua saamaan sen oikein

Jokainen kompressorihuone on erilainen. Työpaikan ympäristön lämpötila, jäähdytysveden laatu, käytettävissä oleva teho ja jopa käyttötavat vaikuttavat kaikki lopulliseen turvallisuuskokoonpanoon.

Jos olet parhaillaan arvioimassa aruuvi-ilmakompressori, korkeapainemäntäjärjestelmä tai keskipakoyksikkö tiettyä projektia varten, pyydän sinua jakamaan käyttöparametresi – kaasutyyppi, vaadittu paine, virtausnopeus ja työpaikan olosuhteet.

Tarjoamme ilmaisen turvallisuusmäärittelyn:

•  Vertaa ehdotettua pakettia kansainvälisiin standardeihin (API, ASME, PED)
•  Tunnista mahdolliset suojaraot painealueesi mukaan
• Suosittele tiettyjä antureita, venttiileitä tai ohjauslogiikan päivityksiä arvioidulla ROI:lla

Käytä alla olevaa kyselylomaketta tai lähetä suora viesti otsikolla "Safety Config".Tarkistan henkilökohtaisesti jokaisen pyynnön ja vastaan ​​24 tunnin kuluessa mukautetun teknisen huomautuksen kanssa.
